“TelemeasureII “是直接把测量数据用无线方式输入到电脑中的系统机器。
由和数码测量机器连接的小型发信器以及和电脑连接的收信器构成。
收信器:DR-200U/R/D

商品特点!
- 通信距离:50米(受环境条件影响)
- 加强避免无线电波碰撞的措施
- 实现双方向通信 (注意)在部分国家无法使用此功能。
- 可以同时使用128台DR-200U/R/D
- 采用世界共通频率
⇒ 请参照 “TelemeasureII 综合样本” P.2.
规格
收信频率 | 2.4GHz(世界共通频率) |
收信距离 | 可视区域 50米(受环境条件影响) |
频道数量 | 128 |
电脑输出形式 | DR-200U:USB DR-200R:RS-232C DR-200D:USB/数位式 |
电源 | DR-200U:USB Bus Power DR-200R:AC100~240V(DC9V输出) DR-200D:AC100~240V/USB Bus Power |
尺寸(mm) | W116.5xD72.7xH25mm |
重量 | DR-200U:82g DR-200R:91g DR-200D:82g |
超小型收信器:DR-200mini

商品特点!
- 超小型设计 最适用于笔记本电脑、平板电脑
- 价格适中
⇒ 请参照 “TelemeasureII 综合样本” P.2. - 能使用DR-200mini的软件:QCPROEX V4以后、QCPROMX、QCPRO V8
规格
收信频率 | 2.4GHz(世界共通频率) |
收信距离 | 可视区域 20米(受环境条件影响) |
频道数量 | 128 |
电脑输出形式 | USB |
电源 | USB Bus Power |
尺寸(mm) | W36xD53xH11mm |
重量 | 20g |
发信器:TXG系列

根据测量器显示处的数据,选择发信器按钮,只按发信器的按钮能设定下列功能。(正在申请专利 )
商品特点!
- 发信器ID号码:0~99
- 收信器号码 :1~128
- 双方向通信: 无线触发功能(最多16个发信器),有无收信确认(有无蜂鸣器音)
(注意)在中华人民共和国不能使用这个功能。 - 间隔发信 0.4秒~60分钟
⇒ 请参照 “TelemeasureII 综合样本” P.2 和 4.
规格
发信频率 | 2.4GHz(世界共通频率) |
发送输出功率 | 1mW(特定小电力) |
输入信号 | 数位式(Digimatic)或者RS-232C |
电源 | 币型锂电池CR2032 |
尺寸(mm) | W32xD52xH14(除连接口) |
重量 | 25.5g(含电池,不含连接口) |
广商名 | 主要对应测量器种类 | 主要对应测量器型式 | 输出规格 连接口外形 | 发信器型式 |
---|---|---|---|---|
三丰 | 防冷却液千分尺 | MDC-MJ | 数位式(Digimatic) 螺丝固定 角型5针 ![]() | 电缆/5针 方向直角 TXG-KWX TXG-KWQ* 电缆/5针 方向相同 TXG-KWXS TXG-KWXSQ* 嵌入式 TXG-KWX-CM TXG-KWQ-CM* (用于防冷却液千分尺) ![]() TXG-KWX-CC TXG-KWQ-CC* (用于防冷却液卡尺) ![]() 嵌入式发信器对应的三丰公司数显千分尺/卡尺 |
防冷却液卡尺 | CD-PM | |||
防冷却液千分表 | ID-N ID-B | 数位式(Digimatic) 螺丝固定 平型8针 ![]() | TXG-KNX TXG-KNQ* |
|
旧型千分尺 | 数位式(Digimatic) 螺丝固定 圆型6针 ![]() | TXG-KA TXG-KAQ* |
||
千分尺 | ID-F ID-H | 数位式(Digimatic) 螺丝固定 平型10针 ![]() | TXG-KE TXG-KEQ* |
|
卡尺 | CD-CX | 数位式(Digimatic) 螺丝固定 平型5针 ![]() | TXG-KCX/KCXQ* TXG-KCS TXG-KCM(低头型) TXG-KCQ* TXG-KCMQ*(低头型) ![]() 红色:发信按钮、直型电缆型、低头型 嵌入式 TXG-KCX-CC TXG-KCQ-CC* (用于非防冷却液卡尺) ![]() 嵌入式发信器对应的三丰公司数显千分尺/卡尺 |
|
千分表 | ID-C ID-S |
|||
测高仪 | HDM | |||
深度千分尺 | VDS-DC | |||
丸井计器 | 角度计 | DP-601 | ||
TECLOCK | 测厚仪 | SMD | ||
深度千分尺 | DMD | |||
卡尺 | GMD | |||
三丰 | 高性能ABS数显指示表 | ID-CNX, ID-FNX | 数位式(Digimatic) 平型8针 ![]() | TXG-KFX, TXG-KFXQ* |
东日制作所 | 数字式扭力扳手 | CEM2 CEM3 | RS232C 专用连接口 8针 ![]() | TXG-RST |
尼康 | 高度计 | MFC-101, TC-101 | RS232C 专用连接口 20针 ![]() | TXG-NDQ* |
其他广商 | RS-232C输出测量器 适用于TXG-RS/RSQ的测量仪器 | RS232C D-SUB 9针公头 ![]() | TXG-RS TXG-RSQ* 按测量器上按钮发信的类型 由于连接的测量器型号不同, 有时会发生电压的极端下降。 此时建议使用外部配套电源(PS2032)。 |
* 手持式开关/脚踏式开关对应
发信器:TXG-TEN

TXG-TEN是无线传送数字键盘输入值的设备。
商品特点!
- 只需输入数值后按回车键
- 对应TelemasureII接收器
- 数字键盘使用BUFFALO键盘,容易交换
- 可以取消最后输入的数字
- 手掌大小,紧凑设计
- 大屏幕,容易看清
- 使用干电池,携带方便
- 95x190x45mm 400g(包括4个5号干电池)
规格
产品名称 | 数字键盘发送器 |
型号 | TXG-TEN |
电源 | 4个5号干电池 |
天线 | 主板上的芯片天线 |
外形(包括数字键盘) | 长:190×宽:100×高:60 mm |
本体重量 | 400g(包括4个5号干电池) |
使用温度范围 | -10℃~+60℃ |
数字键盘 | BUFFALO BSTK11BK |
频率 | 2,485~2,496 MHz(RCR STD-33) |
认证号码 | TS24A 模块 (001GZCA1087) |
変调扩散方式 | 跳动頻率 FH(使用数:128 种类) |
输出功率 | 1mW +10 / 30 %(特定小功率) |
传输速度 | 250kbps |
接收灵敏度 | -93dBm 以下 |
接收方式 | 超外差(superheterodyne) |
收发通信距离 | 50m(无章障碍时的距离) |
其他商品
手持式开关 :BS-3.5
与发信器Q型号的TXG-□□Q连接后使用。⇒ 请参照 "TelemeasureII 综合样本" P4.

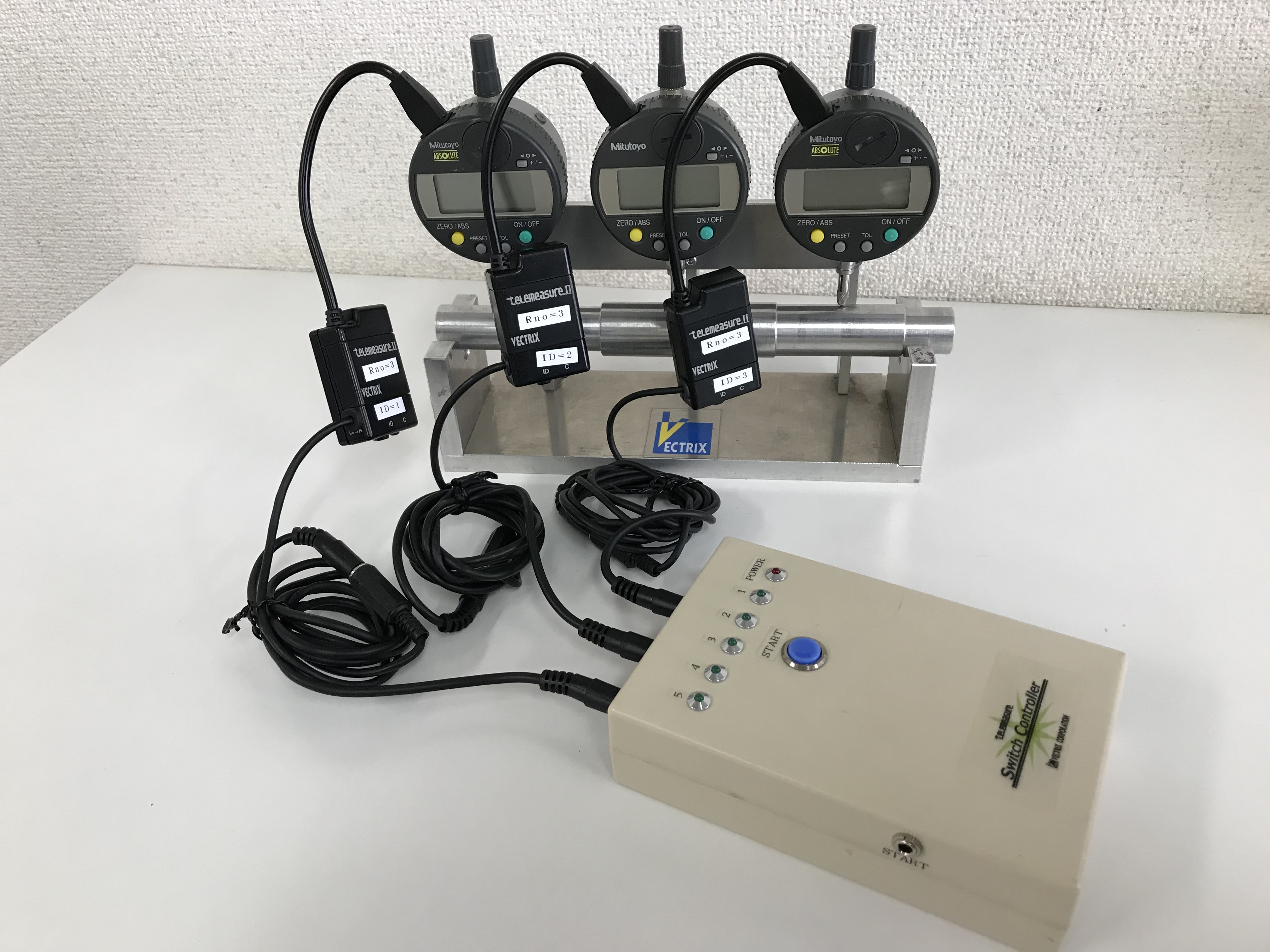

转换控制器(特订产品) SWC-5、SWC-6等
按下一个按钮以一定的间隔能发送最多台发信器的数据。使用干电池不需电源电缆。
⇒ 请参照 "TelemeasureII 综合样本" P1.

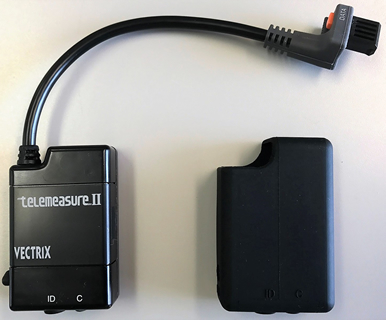

TelemeasureII 发信器专用防水油保护套 TC-64
从在手里附着的油以及周围薄雾防护TelemeasureII 发信器(TXG系列)。(IP64的防护能力)
发信器专用供电配套 PS2032
<供电配套内容> AC适配器、圆形基板、电源盖
替代币型锂电池(CR2032)给发信器TXG系列供应电源。
本套和外部AC电源连接,通常供应DC3V电压,不用转换币型锂电池。
OPT RS-232C专用电池盒 ORS-3V
给OPT RS-232C POWER SUPPLY输出测量器供应DC 3V电源。
使用OPT RS-232C专用发信器时,连接发信器和本盒DSUB 9P母头接口,
然后用测量器专用电缆连接测量器和本盒DSUB 9P公头接口。
需要 2个5号电池。
