业界标准！小螺丝和自攻螺丝专用 和电脑连接, 图解分析螺丝转矩。
- 用实际使用的工件和紧固条件,可以执行转矩测验。
- 用统计手法瞬时显示目标紧固转矩。
- 可以选定自攻螺丝的最好孔径、种类和紧固条件。
- 用USB连接可以使用市场出售的电脑。
- 可以瞬时制作附带图表的测验报告书。
- 可以把测验数据转换成Excel形式。
- 可以显示锁紧后的转动角度。
- 可以追加轴力选项。
- 用两步拧紧功能可以以指定扭矩进行拧紧测试。

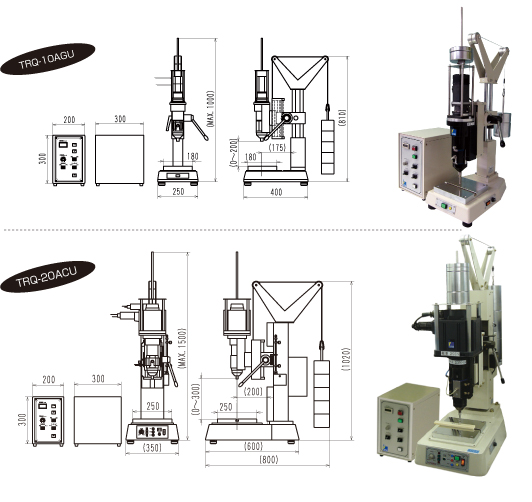

分析测验机主机规格
AC伺服马达型
使用可变转速度（最大3000rpm）AC伺服马达。
用电脑指令可以设定转动数和停转转矩。
用秤锤可以设定推力载荷。
| ＡＣ伺服马达型 | |||||||
|---|---|---|---|---|---|---|---|
| 型式 | TRQ-0.5ACU | TRQ-1ACU | TRQ-2ACU | TRQ-5AGU | TRQ-10AGU | TRQ-20ACU | TRQ-50AGU |
| 最大转矩 N・m | 0.5 | 1 | 2 | 5 | 10 | 20 | 50 |
| 主轴驱动 | 200W | ４00W | 400W | 400W | 400W | 3.5KW | 3.5KW |
| 转动数ｒ．ｐ．ｍ | 1～ 4,500 | 1～ 4,500 | 1～ 4,500 | 1～900 | 1～900 | 1～3,000 | 1～1,000 |
| 减速比 | １：１ | １：１ | １：１ | 1/5齿轮 | 1/5齿轮 | １：１ | 1/5齿轮 |
| 电源 | AC100V | AC100V | AC100V | AC100V | AC100V | 3P200V | 3P200V |
| 推力载荷 | ０～30 | 0～50 | 0～100 | 0～150 | 0～200 | 0～350 | 0～350 |
| 刀具夹 | HIOS-H4 | HIOS-H4 | VESSEL六角 6.35 | VESSEL六角 6.35 | VESSEL六角 6.35 | VESSEL六角 6.35 | VESSEL六角 6.35 |

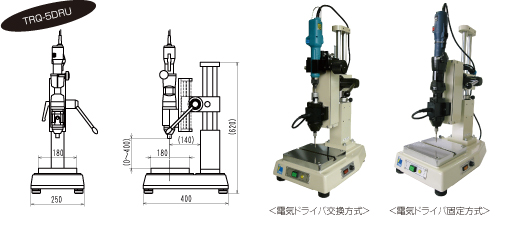

电钻型
使用市场购买的电钻。
依照装上的电钻型式转动数为固定值
用电钻型转矩离合器设定停转转矩。
| 电钻型 | |||
|---|---|---|---|
| 型式 | TRQ-1DRU | TRQ-2DRU | TRQ-5DRU |
| 最大转矩 N・m | 1 | 2 | 5 |
| 主轴驱动 | DLV7120 | DLV7130 | DLV7251 |
| 转动数ｒ．ｐ．ｍ | 1,000 | 1,000 | 700 |
| 减速比 | １：１ | １：１ | １：１ |
| 电源 | AC100V | AC100V | AC100V |
| 推力载荷 | 30 | 40 | 50 |
| 刀具夹 | HIOS-H4 | VESSEL六角6.35 | VESSEL六角6.35 |
AC伺服马达型・电钻型 共通配件
转矩感应器
采用无刷方式转动转矩感应器
- 感应方式：应变片
- 无刷：高周波传送
- 转矩精度：±0.25%FS
- 极限转矩：180%FS
- 使用温度范围：0～60℃
- 容许转动数：8,000r.p.m.
- 输出信号：DC±5V
AD转换器 型式:TA-USB
AD转换器把转矩感应器的转矩信号变成数码信号，通过USB接口输入到电脑
※该配件被安装在主机台座内。

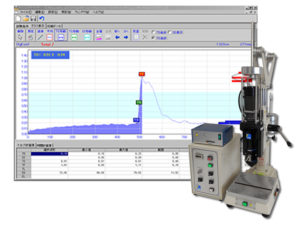

- 基本拧紧测试
自动查出并瞬时显示螺丝于落坐时需要的拧紧转矩(TD)。

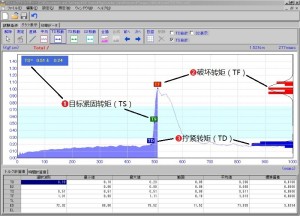

- 用统计手法瞬时且具有视觉效果地显示附带公差的目标紧固转矩（TS）。
TS=(TSmax+TSmini)/2
TSmax=AVERAGE(TF)-(k×STDEVP.(TF)) AVERAGE：平均, STDEVP：标准偏差
TSmin=AVERAGE(TD)-(k×STDEVP.(TD)) - 显示破坏转矩（TF）和其直方图(附带正规分布曲线)。

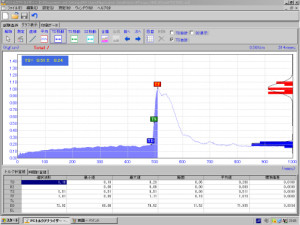

- 和破坏转矩（TF）一样显示拧紧转矩（TD）和其直方图。
- 图表的X轴为时间轴（单位ms），Y轴为转矩值，可以自由设定有效位数和小数点位数。
- 使用刻度设定功能可以进行图表的扩缩和部分显示。

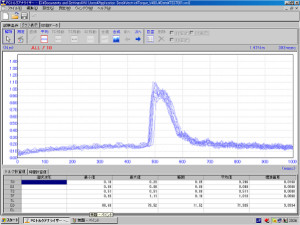

复数测验数据生成两种转矩曲线。
通过重叠复数转矩曲线,可以查出异常数据。
通过合成复数转矩曲线,可以显示转矩平均的曲线。

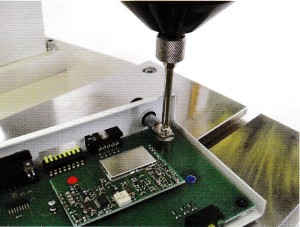

使用实际组装的工件可以执行转矩测验。
- 不需要繁琐的测验试片。
一般转矩分析机需要专用测验试片，可是使用和实际工件不一样的测验试片得到的结果会不同。 - 可以进行高速运转的转矩分析。
一般转矩分析机只进行低速运转（每分种个位数运转）的转矩测验。
实际紧固运转速度更快。本转矩分析机能在实际紧固运转条件下执行转矩测验。

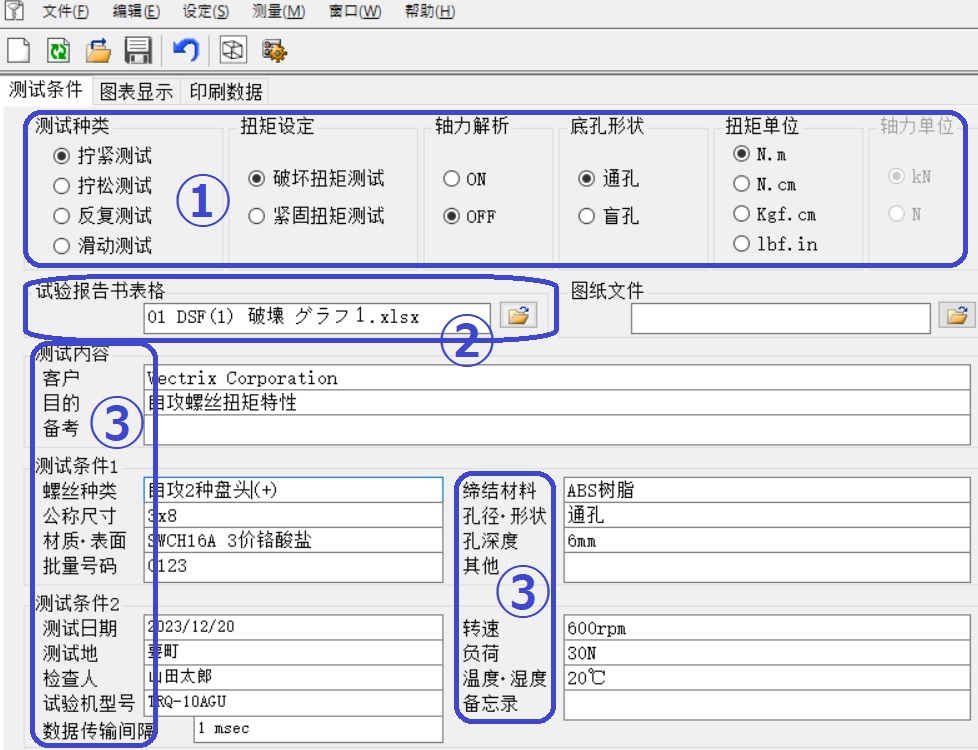

测验条件一目了然,显示输入
- 选择测验条件
拧紧测验、拧松测验、反复测验或滑动测验 和其他条件 - 从30种测验报告书样式中选择一种
- 自由改变测验项目

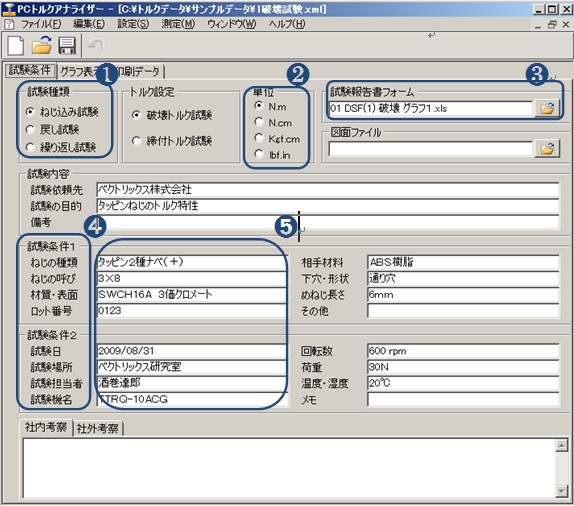

设置画面
- 其他测试

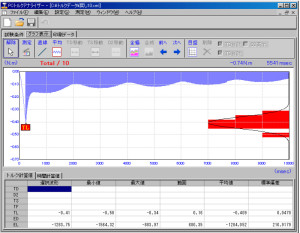

自动查出作为负转矩的拧松转矩。
即使不拧松螺丝(不把驱动孔向左拧),有时因轴直角方向的振动等螺丝会松动。
为了执行拧松转矩测验，尽可能缓慢地拧松螺丝。
这时进行拧松转矩测验，查出开始拧松时的转矩（TL：Loosening Torque）并显示拧松转矩特性图表。
像TD和TF一样这张图表内显示TL的直方图。

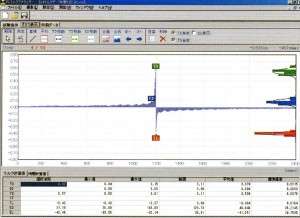

能自动互相执行拧紧和拧松测验。
一般自攻螺丝不适合于反复使用。
于是作为自攻螺丝的一个质量特性要求进行反复转矩测验。
无须电脑的转换操作，能自动并互相进行反复拧紧和拧松测验。
显示先拧紧然后拧松测验的连续数据。
反复转矩测验是为了测量自攻螺丝反复使用次数的有益功能。
执行增紧测验，查出实际的拧紧转矩值。
为了测量已紧固螺丝的转矩值，执行10rpm以下的低速增紧测验。

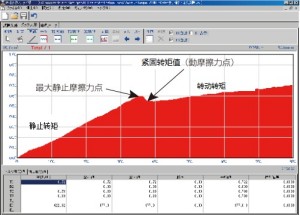

显示增紧转矩特性图表，查出两个变曲点。
这些变曲点是慢慢地增紧后，再次开始拧紧转动时显出的最大静止摩擦力点和动摩擦力点。
这个动摩擦力点是实际的紧固转矩值。
这是进行蠕变测量时（creep；轴力下降）方便的测验。
其他功能

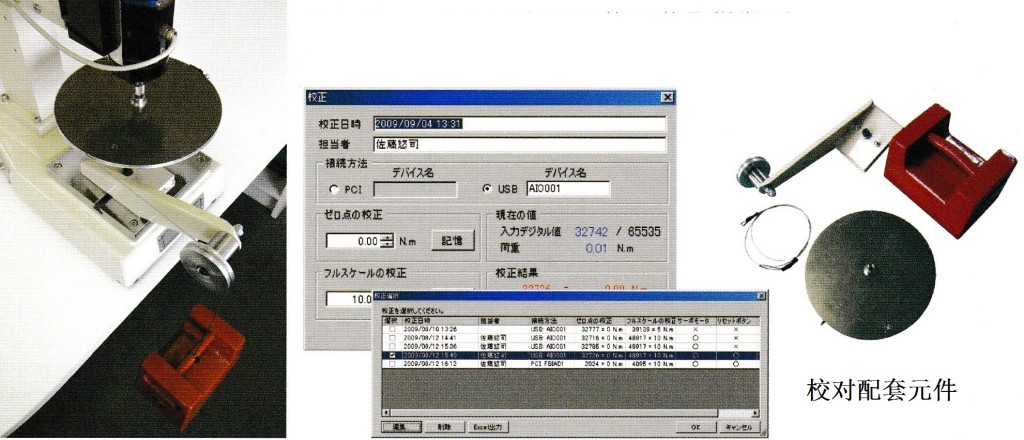

用附属的专用校对配套元件，可以自己进行校对工作。
可以保存校对记录，容易进行校对管理。
读出校对记录，可以省略电脑再安装等校对工作。
不用进行扩大、缩小和剪贴图标等的麻烦操作。

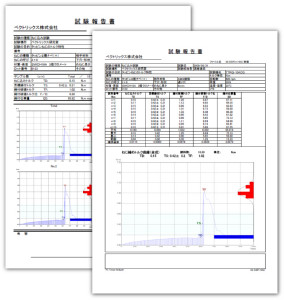

可以打印包括测验条件和转矩特性的测验报告书。
备有30种Excel形式测验报告书。
使用附带图标的Excel形式报告书，可以自由制作和编辑测验报告书。
可以自由设定转矩图表的涂染有无以及编辑涂上颜色,用彩色打印机打印测验报告书。
根据报告书的形式自动扩大或缩小转矩图表,用bmp形式在报告书内插入。
因为该报告书用Excel形式被保存在电脑里，所以在没安装本软件的电脑中也能显示，打印而且发送报告书。
把转矩数据作为采样数值取出并转换成Excel后，也可以变成CSV形式被读取。
可以把转矩曲线作为每1/1000秒采样的数值输出。
其他分析软件也可以利用这个数据。
★扭矩分析仪中使用的符号（基本功能）
・TD:拧紧转矩(Driving Torque)
当按时间序列观察测量数据的扭矩值时，这是在突然开始施加扭矩的斜率上扭矩达到最大值的点
・D2: 拧紧转矩2(Driving Torque 2)
增紧转矩测验中扭矩增加斜率暂时下降然后开始再次施加扭矩的点
・TP: 锁紧扭矩(Plat Torque)
[通孔]；从TF点回溯测量数据的扭矩值时，相对于1 毫秒前的扭矩值的扭矩波动变得平坦的点
[盲孔]；与TD相同
・TS: 目标紧固转矩(Setting Torque)
通过破坏扭矩测验的统计数据，计算出适合紧固的扭矩值范围，并将该范围的中心点设为TS。（在进行紧固扭矩测验时，试验数据中扭矩最大的点即为TS。）
・TF: 紧固破坏转矩(Failure Torque)
破坏扭矩测验中扭矩最大的点
・TL:拧松转矩(Loosening Torque)
拧松扭矩测验中扭矩最小的点
・ED: 拧紧转矩的功(Driving Energy)
从测验开始每毫秒测量的累积扭矩值
・EL:拧松转矩的功(Loosening Energy)
从拧松转矩的TL到测验结束的扭矩测量值的累积
- 轴力分析功能(选项功能)
- 名称：轴力选项
- 需要的软件和机器
- 软件
PC扭矩分析机软件Ver.5 需要购买轴力选项
对应OS : Windows 11／10(Home/Pro) - 机器
垫圈型压力感应器和扭矩-轴力2轴放大器 AD转换器 型式：TFA-USB。
- 软件
“轴力”是螺丝部分被紧固拉出的力、即是紧固零件材料A和被紧固零件材料B间的附着力。（显示下图）“轴力”也被叫做螺丝紧固力或紧固力。“轴力”的单位被记载为N或kN。
←左边的图标是下列紧固条件下的实际数据。
对方材料 ：φ4孔1mm厚铁板+ABS树脂
导向孔・形状 ：φ2.6通孔 6mm
螺母长度 ：6mm
螺丝种类 ：十字孔盘头自攻B
螺丝公称直径 ：3×12
材质・表面 ：三价铬酸盐(SWCH18A)
旋转速度 ：300r.p.m
把垫圈型压力感应器插入紧固零件材料A和被紧固零件材料B之间，并测量轴力

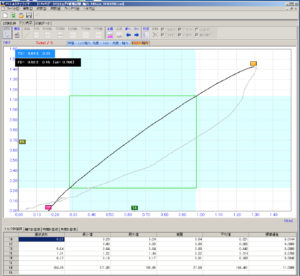

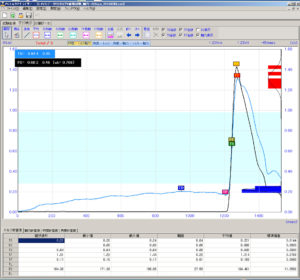

在X轴显示扭矩，在Y轴显示轴力，由此可以理解扭矩和轴力的关系。 最适合紧固转矩的TS范围内，在这个TS范围内对应的最适合紧固扭矩FS 几乎是一条直线。
所以TS范围内以下“扭矩-轴力” 的关系表达式成立。
T=uk・F+TP
T: 扭矩(N・m) F: 轴力(kN) TP:着座点扭矩(N・m)
uk:实证扭矩系数（实际紧固条件下的扭矩系数；Vectrix提倡）
在左图标的例uk=0.766 TP=0.17，“扭矩-轴力”的关系式为T=0.766×F+0.17。
使用实际紧固条件下得到的“实证扭矩系数uk”，在一样的条件下只测量扭矩（T），可以算出紧固轴力（F）。

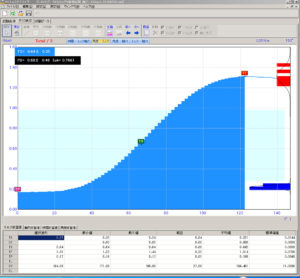

在X轴显示角度，在Y轴显示轴力。能理解从着座到拧坏的紧固角度。
左图显示在紧固角度115.2°发生拧坏，目标紧固轴力角度为64.8°。
以同样的方法可以显示“角度-扭矩”图表。
※角度显示功能只限AC伺服马达型。
轴力分析选项需要的机器
感应方式：水晶压电式
奇石乐（Kistler）制造
规格
| 对应螺丝径 | 内径 | 外径 | 厚度 | 测量范围 |
| mm | mm | mm | kN | |
| M2.6以下 | 2.7 | 8.0 | 3.0 | 0～3 |
| M3～M4 | 4.1 | 12.0 | 3.0 | 0～7 |
| M5～M6 | 6.1 | 16.0 | 3.5 | 0～14 |
- 出货时带有记录校准数码值的检查成绩书。
- 请使用轴力测试螺丝长度的螺丝，即在转矩测试螺丝长度添加感应器的厚度(3.0或3.5mm) 。
型式：TFA-USB
规格
| 操作电源 | AC100V |
| 数据输入 | 扭矩和轴力2轴输入 |
| （只用扭矩也可操作） | |
| 数据输出力 | USB输出 |
| 分解能：16比特 | |
| 形状尺寸 | W185×H80×D150mm |
★扭矩分析仪中使用的符号（轴力选项功能）
・FS:目标紧固轴力(Setting Axial Force)
通过破坏轴力测验的统计数据，计算出螺钉紧固的适当扭矩值和轴力范围，并将适当轴力范围的中心点设为FS。
（在紧固轴力测验中，轴力最大的点称为FS。）
・FF:紧固破坏轴力(Failure Axial Force)
破坏轴力测验中轴力最大的点定义为FF。
・uk:实证扭矩系数(Unique torque coefficient)
【扭矩-轴力】表示图形斜率的扭矩系数称为uk，是根据破坏轴力测验中的扭矩和轴力的统计数据计算出来的
PC环境
- OS：日文版Windows 11/10 Home/Pro（可使用转矩分析机日文版或英文版软件）或者
OS：英文版Windows 11/10 Home/Pro（仅限转矩分析机英文版软件）或者
OS：中文版Windows 11/10 Home/Pro（仅限转矩分析机中文版软件） - CPU：Intel(R)Core i7以上
- Microsoft .Net Framework：4.6.1以上
- 主内存 ： 8GB以上
- 和转矩分析机本机连接：USB2.0
支援服务
面向会员特定的服务内容(仅限参加一年支援服务的客户)
- 服务台支援(电话、Fax、E-mail和远程软件“TeamViewerOS") (*)
- 按特别价格销售升级商品
- 免费再交付CD-ROM和说明书（以一年一次为限）
- 免费提供更新版
*在一下情况下本公司不会保证功能和恢复异常
使用Microsoft不支持的OS或Office。
OS或机器 (电脑，打印机等) 异常
有利于金属板的无需螺丝攻(Tapless)加工
以前用螺丝连结金属板时,对金属板进行出孔(burring)加工,然后拧紧螺丝。为了降低成本，目前正转用自攻螺丝。
利用 “PC转矩分析机”，可以选定自攻螺丝,决定最合适的螺钉下孔径以及算出最好的拧紧转矩。
（电机厂商A公司）
使用于树脂内混合废塑料的检查
把再利用的废塑料掺进到树脂成型制品中,可是因为废塑料的成分不稳定,自攻螺丝的转矩特性不均匀,所以用自攻螺丝组装产品时，时时发生坏落座（Engagement)或者螺丝失灵。因此使用”PC转矩分析机”，对树脂成型制品的批量进行拧紧测验，算出最好的目标紧固转矩，防止紧固不良于未然。
（家电厂商B公司）
用于树脂成型制品的设计
为了实现轻量化和降低成本，开发设计薄薄的树脂箱子和小型螺纹凸起。因此使用”PC转矩分析机”，进行各种拧紧测验，开发最小树脂量的箱子。
（配件厂商C公司）
有效地用于研究开发新素材
面向混合动力汽车开发新素材时,拧紧螺丝是个难关。因此在开发新素材的同时，和螺丝厂商进行开发适于新素材的自攻螺丝。
（素材厂商D公司）
