TRQ-20ACU PCトルクアナライザーは、タッピンねじや小ねじなどのねじ締めトルクを動的に分析して最適な締付条件を選定するために開発されたねじ締めトルク試験・解析システムです。

今までのトルク試験機では、ねじ締めに伴って変化するトルク値をグラフ表示するには、大掛かりな試験設備が必要でしたが、PCトルクアナライザーは複雑なトルク分析機器の代りにトルクセンサからの高速なねじ締めトルクの動的信号をA/D変換してパソコンとUSB接続することにより、瞬時にパソコン画面にトルクデータをグラフ表示して解析します。

従来まで主流であったトルク分析機器による試験は、実際の組立現場で使用する高速電動ドライバなどと異なり、低速の試験しかできませんでした。また、専用のテストピースの製作も必要でした。 PCトルクアナライザーは、製造現場と同じ締付条件による試験ができ、しかも統計的手法を用いて目標締付トルクを公差付きで表示します。試験機本体は、パソコンから任意の回転数や停止トルクの設定ができるACサーボ型と、実際の製造現場で使用いている電気ドライバを装着した電気ドライバ型の2種類を用意しています。

また、PCトルクアナライザーVer.5には新たに「軸力解析機能」をオプションで追加することができるようになりました。 回転数他、実際の締付条件での軸力解析ができます。

「PCトルクアナライザー」バージョン別機能比較表(PDF)



2020年12月 新機能追加!【特許出願中】
PCトルクアナライザー Ver.5に「2段締め機能」を標準装備しました。
これにより、高速締付試験に於いて着座手前で低速回転に回転数を 自動で切り換え、指定トルクで締付けることが可能になります。

正確な設定トルクで締付ができる「2段締め機能」のデモンストレーション動画です。
  • カタログと投稿論文
PCトルクアナライザーカタログ
投稿論文
投稿論文
get_adobe_readerPDFをご覧いただくためには『Adobe Acrobat Reader(無料)』が必要です。
⇒AdobeのサイトからAcrobat Readerをダウンロードする。
  • おすすめポイント
TA-USB
TA-USB
(AD変換機)
  • 実際のワークと締付条件で試験ができます。
  • 統計的手法を用いて目標締付トルクが±公差付きで瞬時に表示されます。
  • タッピンねじの最適な下穴、種類、締付条件が選定できます。
  • USB接続で市販のパソコンが使用できます。(注1)
  • 試験報告書がグラフ付で瞬時に作成できます。
  • データはエクセルに変換できます。
  • 着座してからの回転角度がグラフ表示できます。
  • 軸力オプションが追加できます。
  • 2段締め機能により指定トルクで締付けることができます。(特許出願中)

(注1)PCとのUSB接続をご希望の場合は、ADコンバータ(TA-USB)が別途必要となります。

  • 製品名
PCトルクアナライザー ※現在のバージョンはVer.5です。

  • 動作環境と制限事項
  • 動作OS:ソフトウェアOS対応表
  • CPU:インテル(R) Core i7 相当以上
  • メモリ:8GB以上
  • ハードディスク:Cドライブに10GB以上の空き容量
  • Microsoft .Net Framework:4.6.1以降
  • トルク試験機とのデータ接続:USB2.0またはPCIバススロットAD変換ボード
  • ACサーボモータコントローラとの接続:USB2.0
  • 空きUSB2.0が2ポート以上必須(3ポート以上推奨)
  • 二面幅6.35mm、片頭ビットのボール溝から13mmのビットをご使用下さい。
    (注)両頭ビットや9.5mmを使用するとガタつき・焼き付けの原因になります。

※改良のため予告なく変更する場合があります。
※Windows/ExcelはMicrosoft Corporationの米国およびその他の国における登録商標です。

  • トルク試験機本体標準仕様
仕様ACサーボモータ型電気ドライバ型
型式TRQ0.5ACU1ACU2ACU5AGU10AGU20ACU50AGU1DRU2DRU5DRU
最大トルク
N・m
0.5125102050125
主軸駆動200W400W3.5KW3.5KWDLV7120DLV7130DLV7251
回転数
r.p.m
1~4,5001~1,2001~3,0001~1,0001,000700
減速比1:11/5ギヤ1:11/5ギヤ1:1
電源AC100V3P200VAC100VAC100V
スラスト荷重N0~300~500~1000~1500~2000~350304050
ビットホルダHIOS-H4VESSEL六角6.35HIOS-H4VESSEL六角6.35
  • ACサーボ型(回転駆動にACサーボを使用しています。)
回転数と停止トルクはパソコンのキーボードから自由に設定できます。スラスト荷重がウェイトバランス方式により自由に設定できます。
ACサーボ型

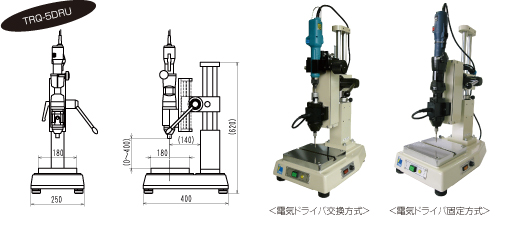

  • 電気ドライバ型(回転駆動に市販電気ドライバを使用しています。)
回転数は装着電気ドライバの回転数に依存します。停止トルクは電気ドライバのトルククラッチで設定を行います。電気ドライバ型

サポート
PCトルクアナライザーのサポート詳細はこちらをご覧ください。
  • PCトルクアナライザーVer.5(ソフトウェア)の基本機能

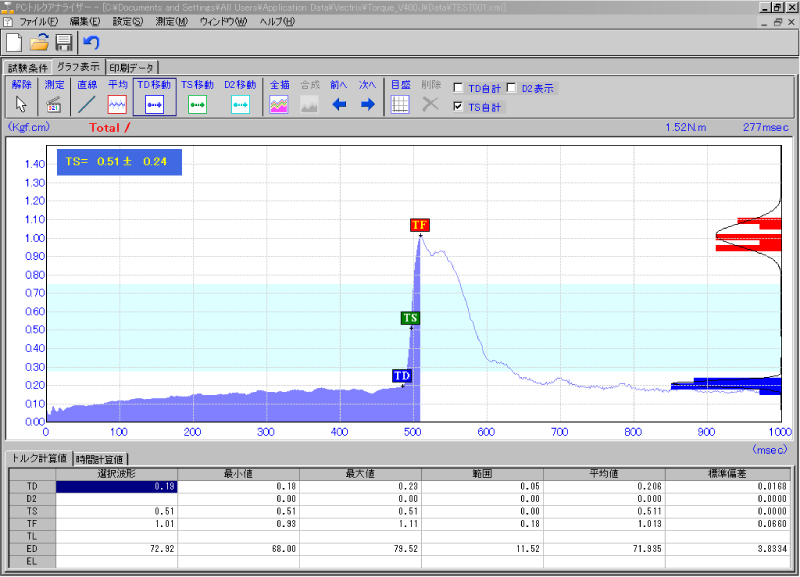

タッピンねじのトルク特性をグラフィカルに画面表示

着座に必要なねじ込みトルク:TDを自動サーチして瞬時に表示します。

ねじ込みトルク:TD
ねじ込みトルク:TD

目標締付トルク:TSを統計的手法により瞬時に公差付きでビジュアルに表示します。
破壊トルク:TFを正規分布曲線付のヒストグラム表示します。
ねじ込みトルク:TDを自動検出してTF同様にヒストグラム表示します。
グラフのX軸は時間軸(単位ms)、Y軸はトルク値で有効桁数等を自由に設定できます。目盛設定機能で見やすいグラフ表示やグラフの部分拡大ができます。

<統計的手法によるTS計算式>
TS=(TSmax+TSmin)/2
TSmax=TFの平均値-(k × TFの標準偏差)
TSmin=TDの平均値+(k × TDの標準偏差)

<従来のTS計算式>
TS=(TD+TF)/2 × k

試験も実際の締付条件で!

実際に組み立てしているワークで試験ができます。

  • 面倒なテストピースの製作は不要です。
    一般のトルク試験機は専用のテストピースを作成して試験を行います。
    しかし、実際のワークと違うテストピースでの試験では試験結果が異なります。
  • 高速回転でのトルク試験が行えます。
    一般のトルク試験機は、毎分数回転と低速で実際の条件とは大きく異なります。本試験機は、実際のねじ締め条件での回転数で試験を行うことができます。
試験条件の入力が見やすく簡単

試験条件が一目瞭然です。

  • ねじ込み試験、戻し試験、繰り返し試験から選択
  • 単位はN・m、N・CM、Kgf・CM、lbf・inの4種類
  • 試験報告書フォームは30種類をご用意
  • 項目名を自由に変更
  • 同じ試験条件は入力項目を自動コピー
  • その他の機能

戻しトルク試験

ねじの緩みの戻しトルクを自動検出してマイナストルク値として表示します。

戻しトルク試験
戻しトルク試験

ねじの緩みは駆動穴(リセス)を駆動することなく、主に軸直角振動などでねじが戻り回転することにより起こります。

そこで、ねじの緩み試験を行う為には、なるべくゆっくりな回転数で、その戻しトルクをグラフ表示して、戻し回転始動トルク:TL(Loosening Torque)を検出することにより、ねじの緩み特性を解析します。TLはTD、TF同様に正規分布曲線付のヒストグラム表示できます。

※図は毎分10回転の低速回転での緩みトルク曲線です。

繰り返し試験

ねじ込み試験と戻し試験を自動で交互に切換ができます。

繰り返し試験
繰り返し試験

タッピンねじはメンテナンスでの繰り返し使用には不向きと言われています。そこで、タッピンねじの品質特性に繰り返し試験の要求事項があります。

パソコンの切換操作することなく締付トルク試験と戻し試験を自動で交互に切り替えて繰り返し試験を行うことができます。

試験データは一つのデータファイルに「締付トルク」と「戻しトルク」を連続して表示します。タッピンねじの繰り返し使用の限界回数を測定するには便利な機能です。

増し締めトルク試験

実際の締付トルクを増し締め試験によりトルクを図形解析して測定できます。

増し締めトルク試験
増し締めトルク試験

既に締付されているねじが、実際にはどの位のトルクで締付されているのかを測定する為には、10rpm以下の低速回転での増し締め試験で行います。この時の締付トルクをグラフ表示し、二つの変曲点を見つけ出します。

この変曲点は、ゆっくりな増し締めにより、ねじが再度ねじ締め回転を開始するために現れる最大静止摩擦力点と動摩擦力点で、これをグラフ表示したものです。 そして動摩擦力点が実際に締付されている締付トルク値です。クリープ(軸力低下)を測定するには便利な機能です。

※図は毎分6回転の低速回転での増し締めトルク曲線です。

設置現場でトルク校正

本試験機のトルク校正を付属品の専用校正キットで自社校正できます。

校正キット校正記録の履歴を保存できるので校正の管理が簡単です。

履歴を呼び出せば、パソコンの再インストール時などの校正作業を省略することもできます。

試験報告書の作成

面倒なグラフの拡大・縮小・切貼やワープロ操作は不要です。

試験報告書
試験報告書

試験前に入力した試験条件を自動で試験報告書のフォーマットに挿入して印刷できます。試験報告書の標準フォーマット(エクセル形式)は、用途に合わせて30種類を標準で用意しています。エクセル形式でのグラフつき帳票印刷のため、自由に編集やフォーマット作成が可能です。

トルクグラフの塗潰しの有無や色は、自由に設定・変更でき、カラープリンタで印刷できます。帳票フォーマットに合わせてトルクグラフは、自動で拡大縮小してbmp形式で貼付します。

試験報告書は、エクセル形式でパソコンに保存できる為、本ソフトウェアがインストールされていないパソコンでの表示や印刷、メールでの添付ファイル送信も可能です。

トルクデータをエクセル形式CSVで出力

トルクデータをサンプリング数値として取り出してエクセル変換後、CSV出力もできます。

グラフデータは、1/1000秒ごとの個別データとして出力することができるので、他の解析ソフトウェアでの解析も可能です。
トルクデータCSV出力

  • 軸力解析機能(軸力オプション)

  • 名称:軸力オプション
  • 対応OS : Windows7/8/8.1/10
  • 対応ソフトウェア:PCトルクアナライザーVer.5
    (PCトルクアナライザーVer.3/Ver4.に軸力オプションを追加するにはVer.5にバージョンアップする必要があります。)
トルク・軸力-時間軸グラフ
トルク・軸力-時間軸グラフ

「軸力」とは、ねじ部が締結により引っ張られる力で、下図の締結部材Aと被締結部材Bが密着する力です。ねじ締付力、または締結力とも言いその単位はN、またはkNで表記します。

←左のグラフは下記締付条件での実際のデータです。

相 手 材 料 :φ4穴1mm厚鉄板+ABS樹脂
下穴・形状 :φ2.6通り穴 6mm
めねじ長さ :6mm
ねじの種類 :十字穴 なべタッピンB
ねじの呼び :3×12
材質・表面 :3価クロメート(SWCH18A)
回 転 数 :300r.p.m



ワッシャ型圧力センサを締結物Aと被締結物Bの間に挿入して軸力を測定します。

同時に取込んだトルクと軸力の2つのデータをX軸にトルク目盛、Y軸に軸力目盛のグラフ表示ができます。
軸力-トルク軸グラフ
軸力-トルク軸グラフ

横軸Xにトルク目盛、縦軸Yに軸力目盛のグラフ表示に切り替えることにより、トルクと軸力の関係が分かります。 最適締付トルクのTS範囲内では、そのTS範囲内に対応する最適締付軸力のFSは、ほぼ直線になっています。そこで、TS範囲内では下記の「トルク-軸力」関係式が成立します。

T=uk・F+TP

T:トルク(N・m)  F:軸力(kN)  TP:着座点トルク(N・m)
uk:実証トルク係数(弊社が提唱している実際の締付条件でのトルク係数)

左図では、uk=0.766 TP=0.17となり、「トルク-軸力」の関係式は、T=0.766×F+0.17となります。

実際の締付条件で得られた実証トルク係数:ukを用いることにより、同条件であればトルク測定のみで、締付軸力が算出できます。

角度法に対応した着座してからの破壊までの締付角度をグラフ表示できます。
軸力ー角度軸グラフ
軸力ー角度軸グラフ

横軸Xに角度目盛、縦軸Yに軸力目盛のグラフ表示により、着座してからの破壊するまでの締付角度が分かります。

左図では、締付角度115.2°で破壊し、目標締付軸力は64.8° となります。

同様に<トルク-角度グラフ>も表示できます。

※角度グラフはACサーボ型のみの機能です

追加オプションで必要となる機器
軸力オプションが動作するためには、オプションソフトの追加と下記の機器が必要となります。
ワッシャー型圧力センサ
<ワッシャー型圧力センサ>

センサ方式:水晶圧電式
キスラー社(スイス)製

(仕様)

対応ねじ径 内径 外径 厚さ 測定範囲
mm mm mm kN
M2.6以下 2.7 8.0 3.0 0~3
M3~M4 4.1 12.0 3.0 0~7
M5~M6 6.1 16.0 3.5 0~14
  • 弊社で校正デジタル値を記した検査成績表を添付して出荷します。
  • 試験用ねじの長さはセンサの厚さ分(3.0または3.5mm)の長いねじを使用してください。
トルク-軸力2軸アンプ AD変換器
トルク-軸力2軸アンプ AD変換器
型式:TFA-USB
(仕様)

動作電源 AC100V
データ入力 トルクと軸力の2軸入力
(トルクのみでも動作可能)
データ出力 USB出力
分解能:16ビット
形状寸法 W185×H80×D150 mm
  • 本軸力解析機能オプションは東京都中小企業振興公社の平成26年度「試作品等顧客ニーズ評価・改良支援事業 【製品等改良】」の助成により、開発・商品化されたものです。
  • 本軸力解析機能オプションには特許出願中の技術が含まれています。
